SPV型轉向箱的外形和尺寸（輸出軸加強型），SPS型轉向箱的外形和連接尺寸，SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦此型號換向器作為多只串連且每只換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受_徑向力的場合。

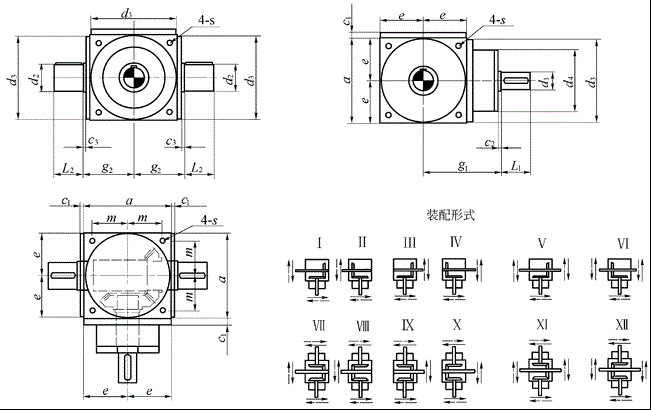

SPS型轉向箱的外形和連接尺寸

SPS型轉向箱的外形連接尺寸、重量、潤滑油量單位：mm

規格	a		c1		c2		c3		輸入軸				i=1:1.5				i=1:2
									d1 js6		L1		d2 js6		L2		d2 js6		L2
44	90		10		2		2		18		35		16		30		14		25
55	110		10		2		2		22		40		20		35		18		35
77	140		10		2		2		32		50		28		45		24		40
96	170		12		2		2		40		60		38		55		28		45
112	210		15		2		2		45		70		45		70		38		55
135	240		15		2		2		55		85		55		85		45		70
155	280		15		2		2		60		110		60		110		50		80
規格		d3h7		d4		e		g1		g2		m		s		重量 kg		油量 1
44		88		72		45		95		57		36		M6		6		0.2
55		108		81		55		110		67		44		M8		10		0.3
77		135		98		70		130		82		55		M10		20		0.4
96		165		118		85		155		100		67		M12		32		1
112		205		128		105		190		122		85		M16		60		2
135		235		138		120		215		137		95		M16		75		2.5
155		275		150		140		250		157		110		M16		115		3
注：d2可作為輸入端，此時，SPS型轉向箱在許用速度范圍內可作換向傳動

SPV型轉向箱的外形和尺寸（輸出軸加強型）：

SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦此型號換向器作為多只串連且每只換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受_徑向力的場合。

SPV型轉向箱的外形連接尺寸、重量、潤滑油量單位：mm
